EmAyCenter STM32H750VBT6 Geliştirme Kartı Kit - 0.96 ST7735 TFT LCD, OV7725 Kamera Modülü, 8MB QSPI Flash, 8MB

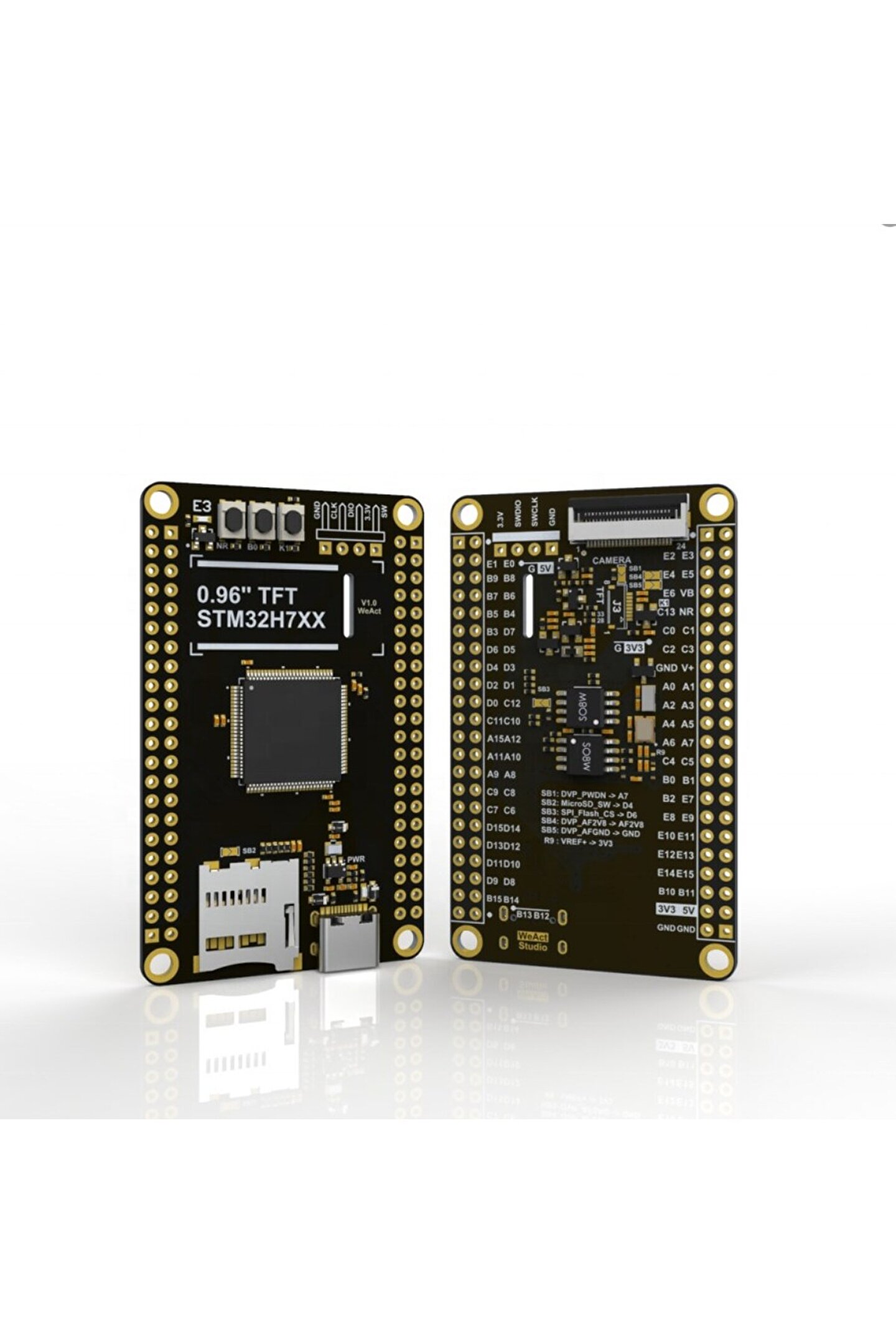

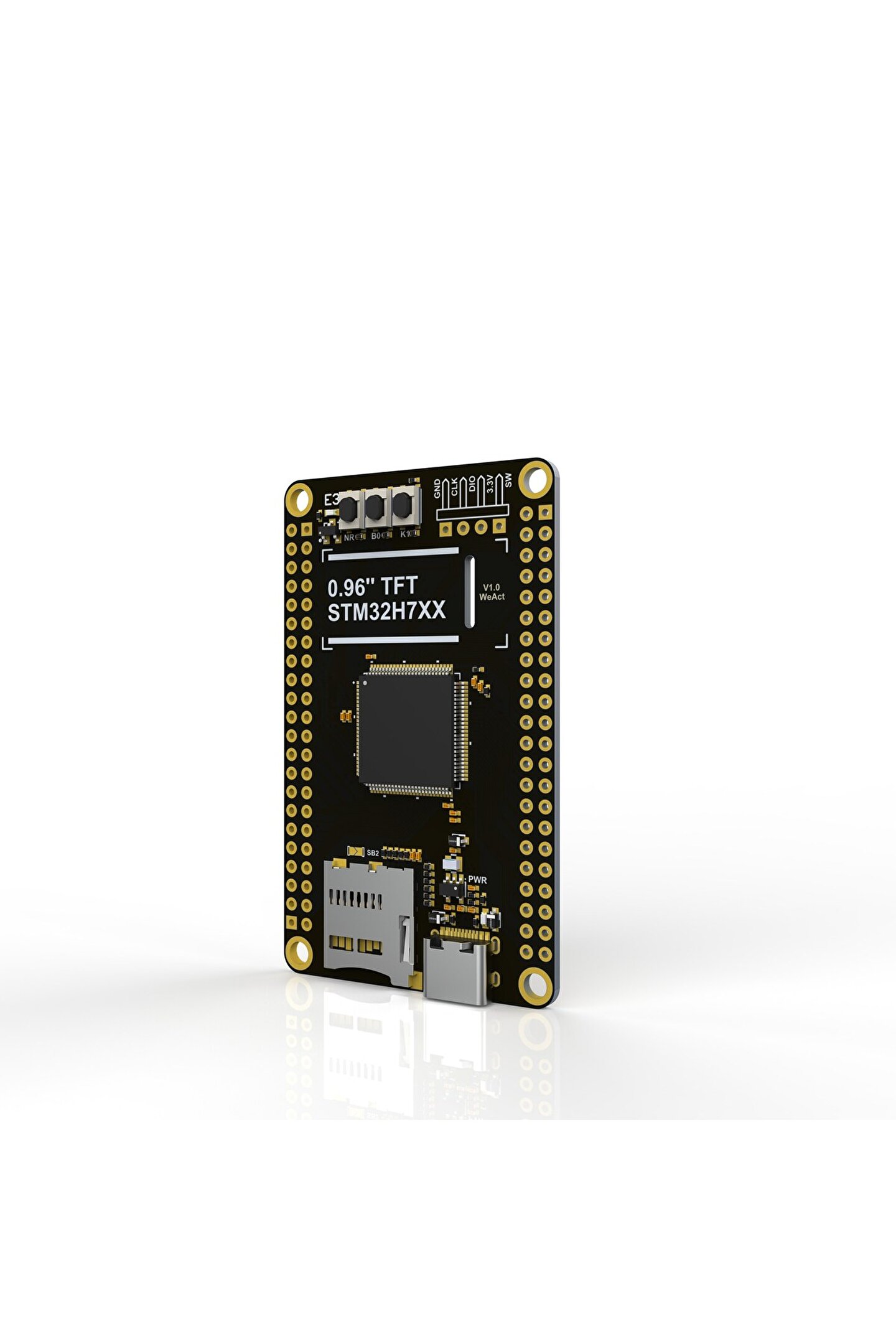

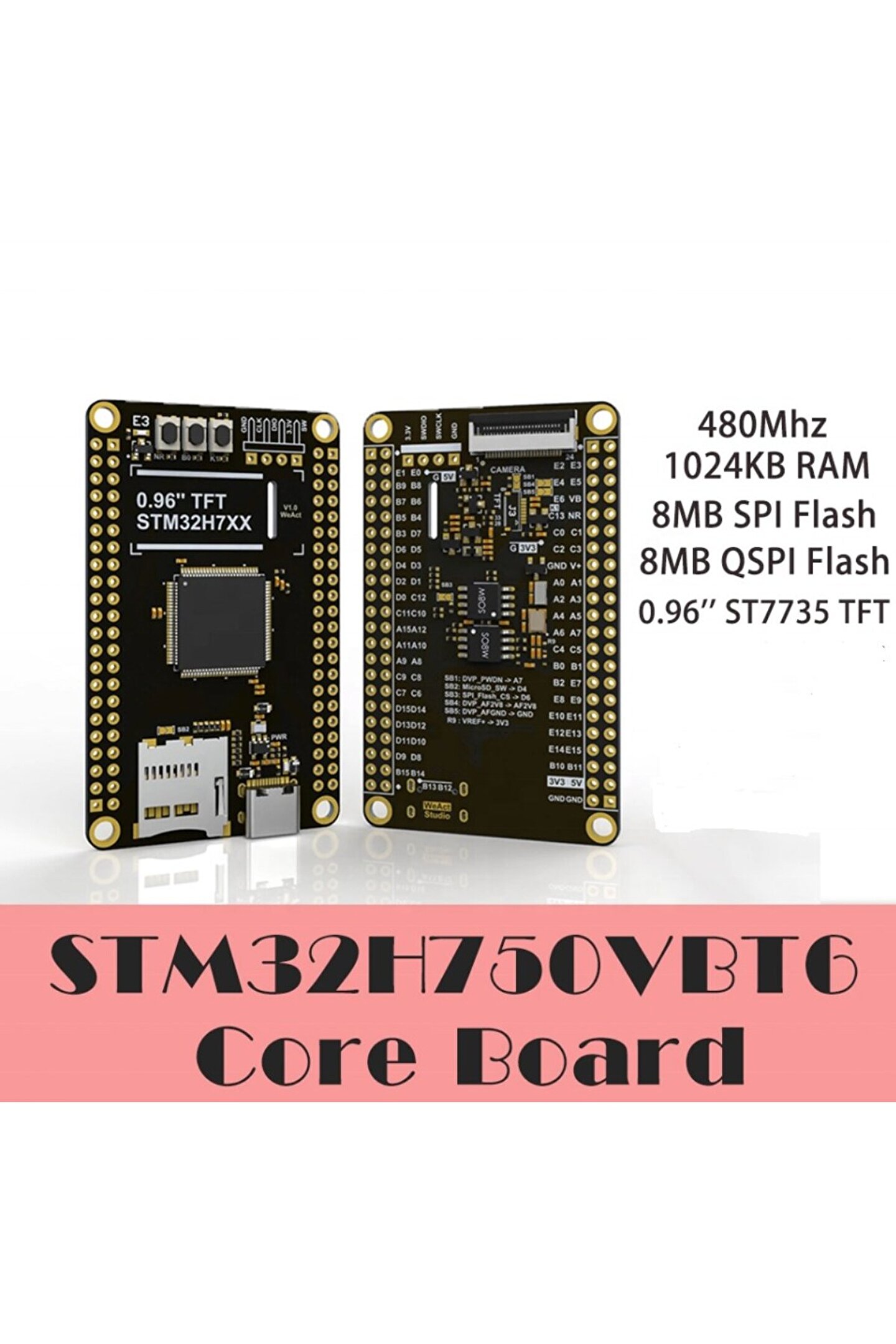

WeAct Studio STM32H750VBT6 Geliştirme Kartı Kit - 0.96" ST7735 TFT LCD, OV7725 Kamera Modülü, 8MB QSPI Flash, 8MB SPI Flash

Ürün Açıklaması

WeAct Studio tarafından üretilen bu kapsamlı STM32H750VBT6 geliştirme kiti, makine görüşü ve görüntü işleme projeleriniz için ihtiyacınız olan her şeyi tek pakette sunar. 480MHz ARM Cortex-M7 çekirdeği, 8MB çift flash bellek, 0.96" TFT LCD ekran ve M12 lensli OV7725 kamera modülü ile kutudan çıktığı gibi görüntü yakalama projelerine başlayabilirsiniz.

Temel Özellikler

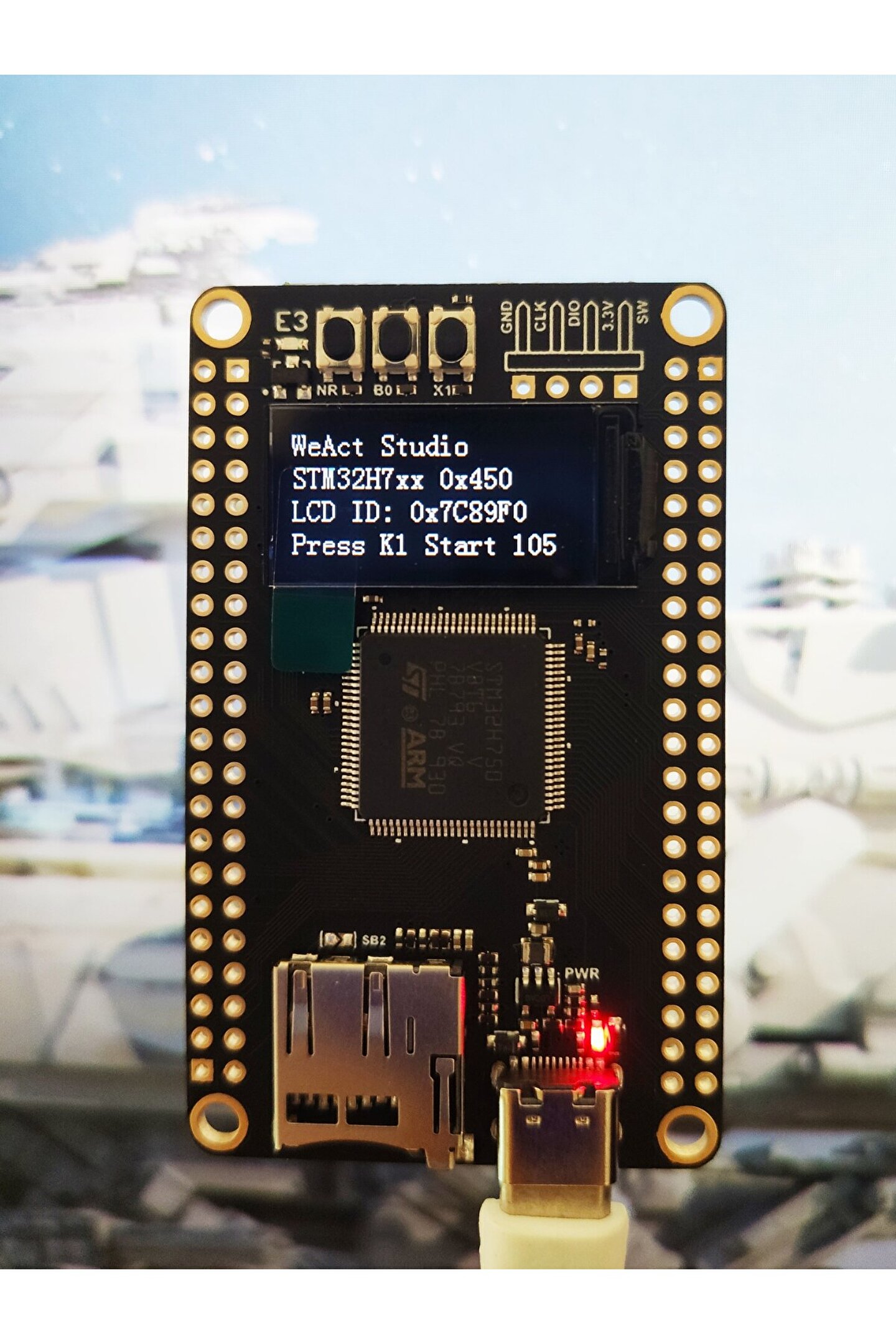

Kart üzerinde bulunan 0.96 inç ST7735 TFT LCD ekran, anlık görüntü önizleme ve veri gösterimi için idealdir. Pakete dahil edilen OV7725 kamera modülü, VGA çözünürlükte (640x480) yüksek kare hızında görüntü yakalama imkanı sağlar. M12 lens montaj sistemi sayesinde farklı odak uzaklıklarına sahip lensler kullanılabilir. OpenMV firmware desteği ile profesyonel makine görüşü uygulamaları kolayca geliştirilebilir.

Teknik Özellikler

İşlemci ve Bellek:

• Mikrodenetleyici: STM32H750VBT6 (ARM Cortex-M7)
• Çalışma Frekansı: 480MHz (Maksimum)
• Dahili Flash: 128KB ROM
• RAM: 1MB dahili SRAM
• Harici Flash: 8MB QSPI Flash + 8MB SPI Flash

Ekran ve Kamera:

• LCD: 0.96" ST7735 TFT Renkli Ekran
• Kamera: OV7725 Sensör + M12 Lens Modülü (Pakete Dahil)
• Kamera Çözünürlük: VGA 640x480 @ 60fps
• Kamera Arayüzü: 8-Bit DVP/DCMI Port

Depolama ve Arayüzler:

• MicroSD: TF Kart yuvası (SDIO)
• GPIO: 2x22 Pin Header (2.54mm)
• Programlama: 4 Pin SWD Header
• USB: USB Type-C (DFU bootloader)
• Butonlar: K1 (PC13), NRST Reset, BOOT0

Güç ve Tasarım:

• Giriş Gerilimi: 3.3V - 5.5V
• DC-DC Çıkış Akımı: Maksimum 1A
• PCB: 4 katmanlı, TG155, altın kaplama, kurşunsuz lehim

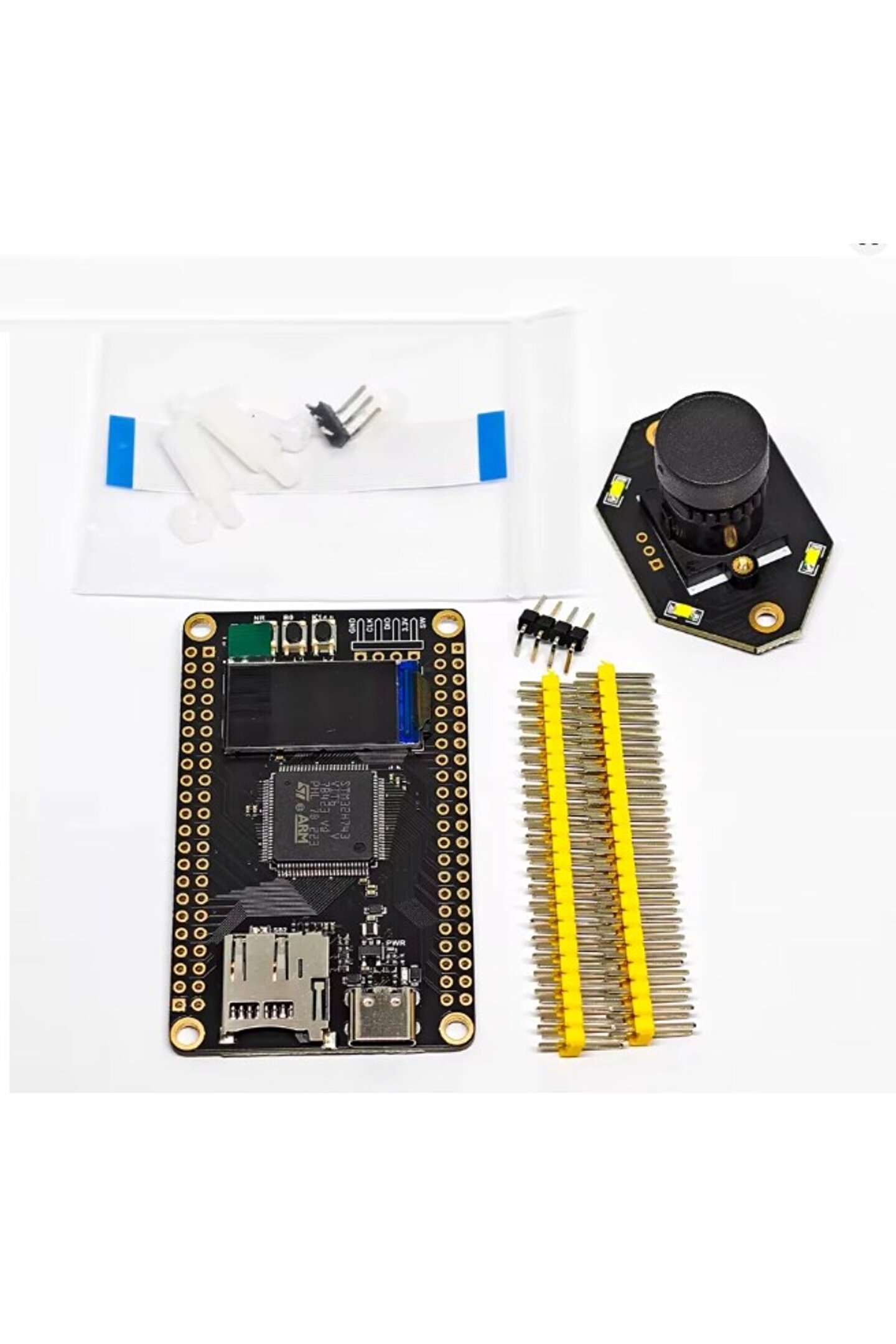

Paket İçeriği

• 1x STM32H750VBT6 Ana Kart
• 1x 0.96" ST7735 TFT LCD Modülü
• 1x OV7725 Kamera Modülü (M12 Lens Dahil)
• 2x 20 Pin Header (erkek)
• 1x FPC Kablo
• 1x Montaj Parçaları

Desteklenen Diğer Kamera Sensörleri

OV7670, OV2640, OV5640-AF (Otomatik odaklama için SB4/SB5 lehimlenmeli)

Yazılım Desteği ve Kaynaklar

Tüm teknik dökümanlar, şematikler ve örnek kodlar açık kaynak olarak sunulmaktadır:

GitHub:

• Devre şemaları ve PCB dosyaları
• SDK ve örnek projeler
• OpenMV firmware
• STM32CubeIDE proje dosyaları
• Kamera ve LCD kurulum kılavuzları
