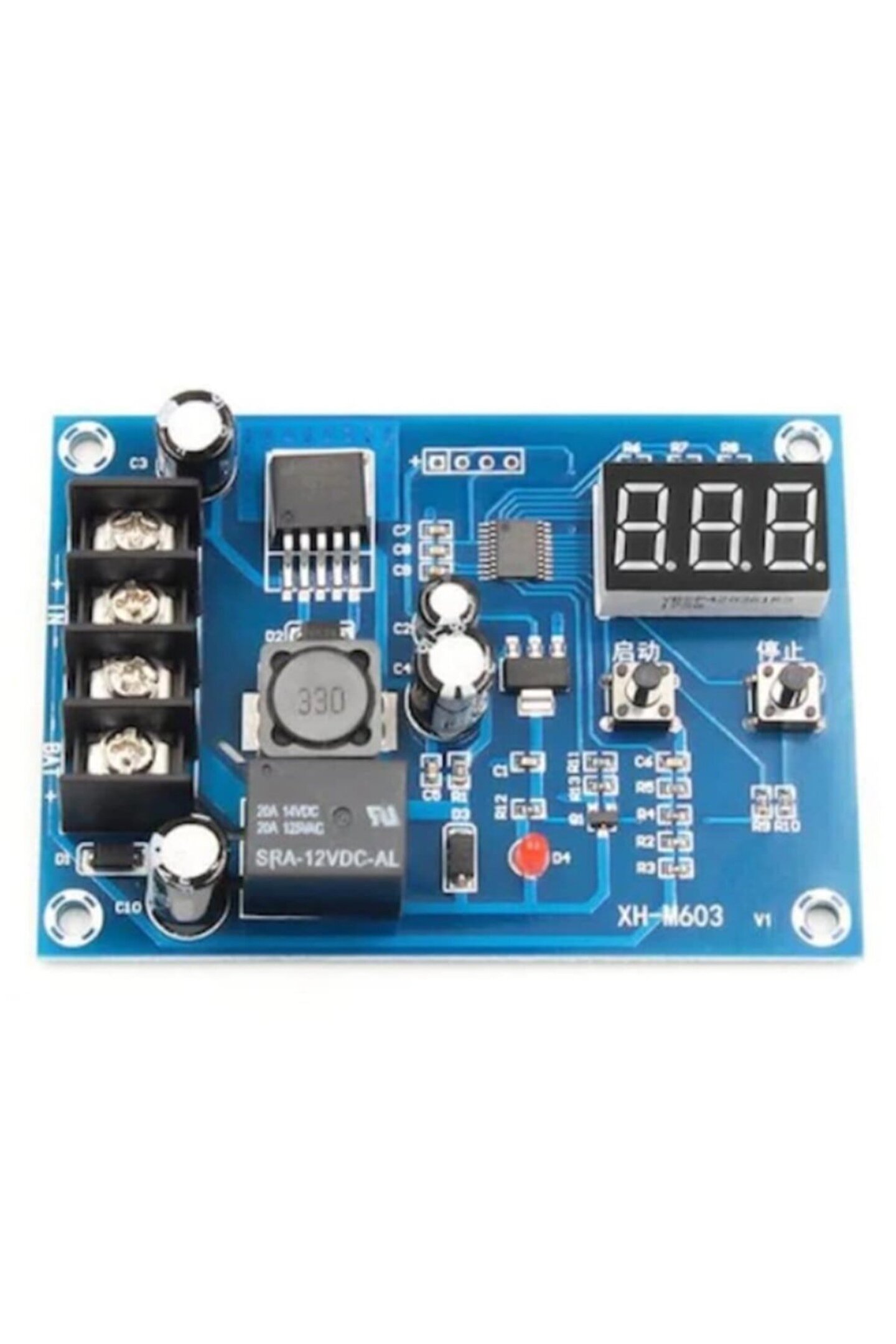

EmAyCenter Xh-m603 Şarj Kontrol Devresi 12-24v Akü Şarj Kontrol Modülü Güneş, Lityum Li-on Batarya

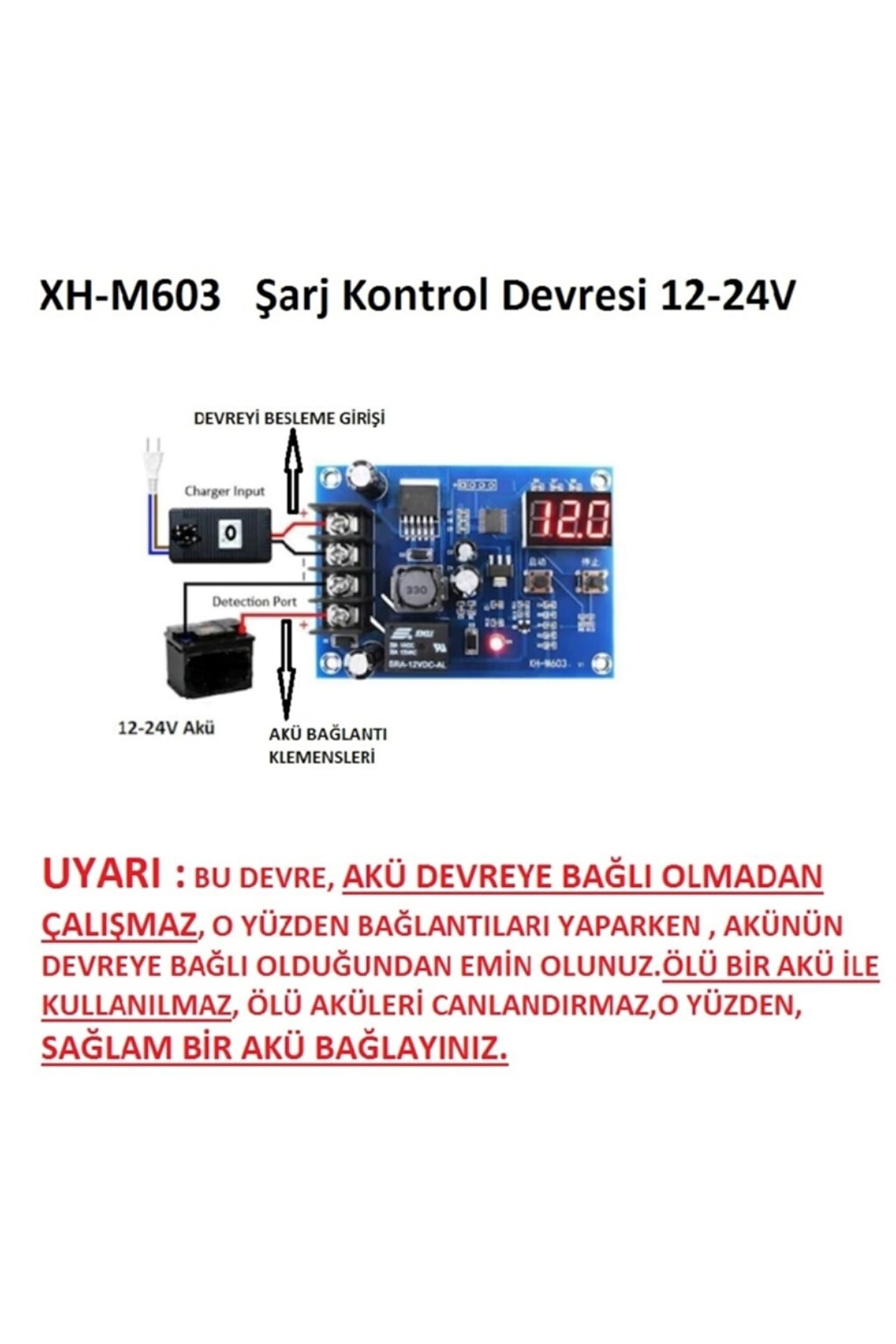

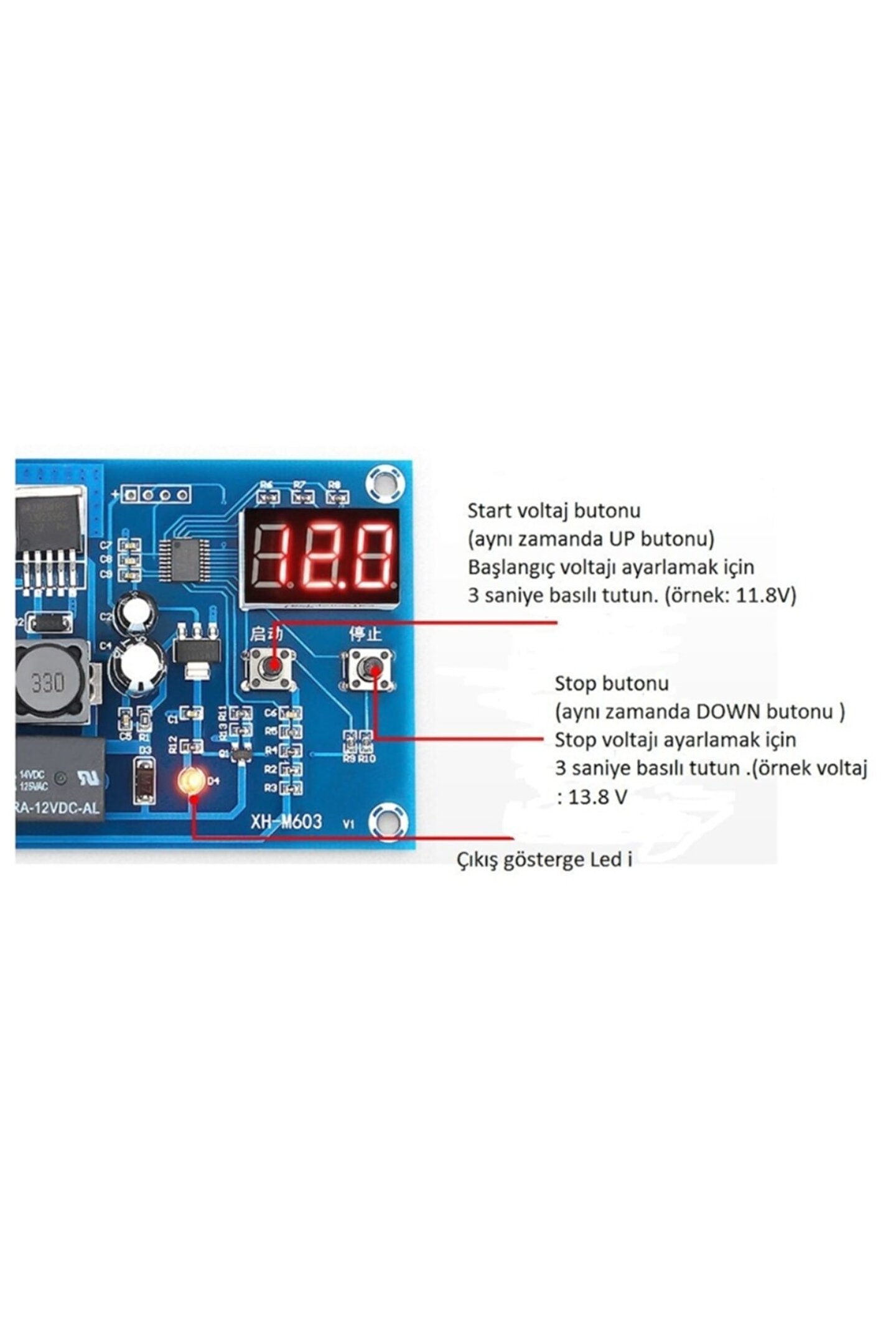

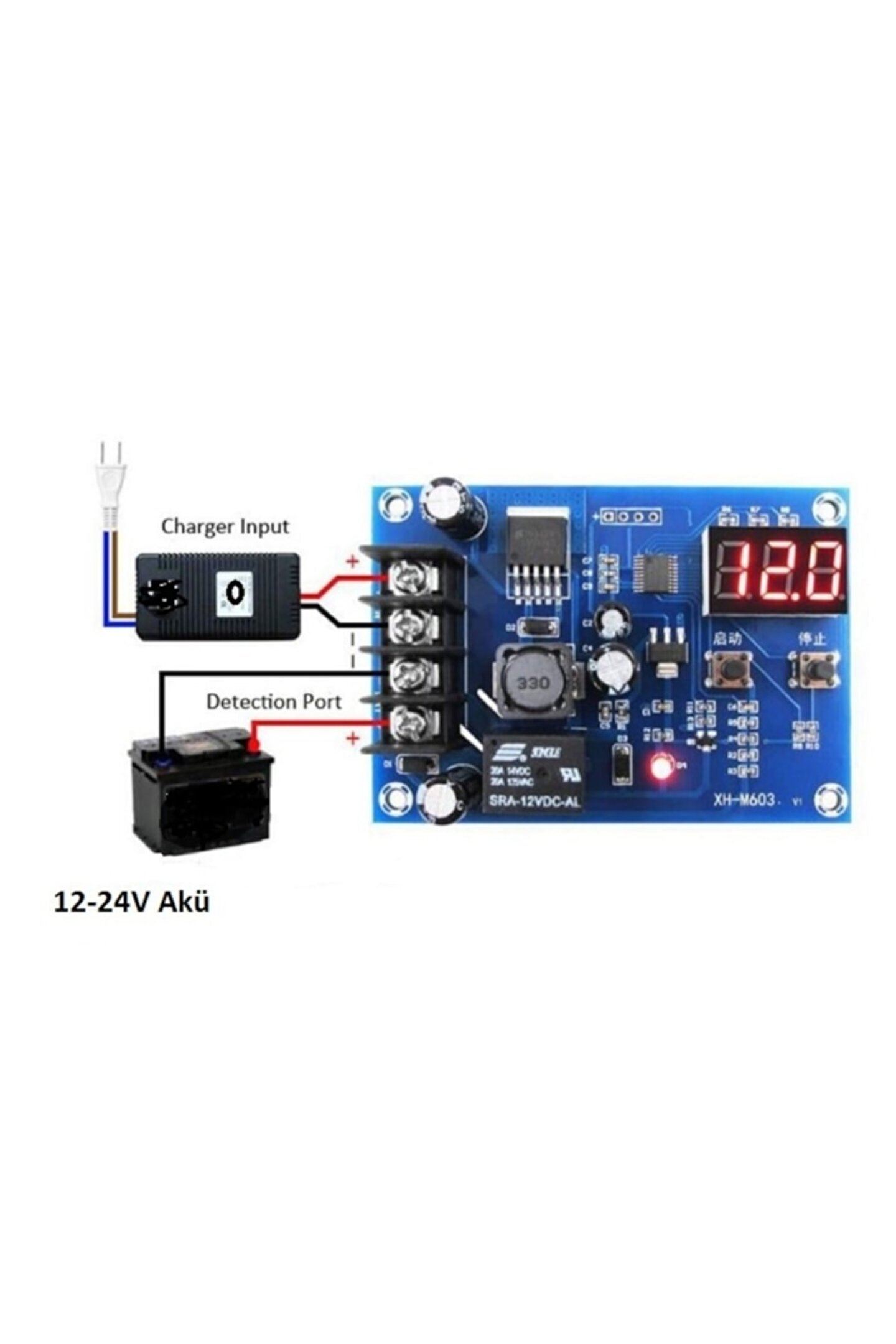

XH-M603 Şarj Kontrol Devresi 12-24V Akü Şarj Kontrol Modülü Güneş, Lityum Li-on Batarya Akım kesici özelliği ile akü ve bataryalarınızı güvenle şarj edebileceğiniz fonksiyonel bir modüldür. UYARI: BU DEVRE, AKÜ DEVREYE BAĞLI OLMADAN ÇALIŞMAZ, O YÜZDEN BAĞLANTILARI YAPARKEN , AKÜNÜN DEVREYE BAĞLI OLDUĞUNDAN EMİN OLUNUZ.ÖLÜ BİR AKÜ İLE KULLANILMAZ, ÖLÜ AKÜLERİ CANLANDIRMAZ,O YÜZDEN, SAĞLAM BİR AKÜ BAĞLANYINIZ. DC gerilim ile çalışır. Doğrudan 220V ile kullanılmaz. Detaylı bilgi aşagıda. -Modül , aküye bağlanmadan çalışmaz. Bağlantı şeması aşağıda ve ürün resimlerinden 2.resimde vardır. -alt limit voltajı (start voltaj) ve üst limit voltajını (stop voltaj) isteğinize göre ayarlayabilirsiniz .örnek : 12V akünüz için alt limiti : 11,8 V , üst limit ise 13,8 V a ayarlayabilirsiniz..... -12V luk bir batarya şarj edilirken girişden 12V ile 14.8 V aralığında bir güç kaynağı bağlantısı yapılır. şarj başlangıç gerilimi 11 V yapalım bu sefer , üst limit 13.8 V olarak ayarlayalım..Bu durumda bataryanızın gerilimi 11V ile 13.8V aralığında iken şarj işlemi sürecek demektir. Modül özellikler: Giriş Voltajı (Modülün Besleme voltajı): DC 10-30V (Eğer Akünüz 12V ise ; Modülü Beslemesi için 12V ile 14.8 V aralığında bir adaptör kullanabilirsiniz .. Eğer akünüz 24V ise ; Modülü Beslemesi için 24 V ile 28V aralığında bir adaptör Kullanabilirsiniz..Adaptörün Akımı ise 10 amperi Aşmaması gerekli.. Eğer Akünüz 12Volt 60 amper ise , amperin 10 da 1 oranında akımla beslenmesi tavsiye edilir. Örneğin 12 Volt 6 amper adaptör kullanabilirsiniz. Eğer Akü 12V 7 amper ise , 12V 0,70 Amperlik adaptör kullanabilirsiniz..tabi 1 amper de olur. Bu bilgiler tavsiye amaçlıdır.. 10 amperi asla aşmayın yeter. ) Akım : 10 A Ekran Hassasiyeti: 0.1V Kontrol hassasiyeti: 0.1V Çıkış tipi: doğrudan çıkış Gerilim Toleransı: ± 0.1V boyut : 82x58x18 mm Uygulama Alanları: 12V-24V akü (Güneş pilleri, yeni enerji aküleri, Kurşun-asit akü, nikel-kadmiyum akü, nikel-metal hidrit akü, polimer akü, Akü, elektrikli araç aküsü) Kullanımı: Aşagıdaki resime bakabilirsiniz. 1. Başlangıç Voltajını Ayarla: normal ekran voltajı durumunda, düğmeye basıldığında şarj voltajı gösterilecektir, Start butonuna 3 saniye boyunca basılı tutulduğunda dijital ekran yanıp sönecektir: başlangıç şarj voltajı değerini ayarlamak için düğmeyi başlatabilir veya durdurabilirsiniz. 2. Stop Voltage (Normal Voltaj Ayarı) ayarını yapın: normal ekran voltajı durumunda, düğmeye basıldığında şarj voltajını durduracak şekilde basın, Stop voltaj butonuna 3 saniye boyunca düğmeye uzun süre basıldığında dijital ekran yanıp sönecektir, durma şarj voltajını ayarlamak için düğmeyi başlatabilir veya durdurabilirsiniz. 3. Fabrika Ayarlarına Sıfırlama: güç açık durumda, aynı anda Start voltaj ve stop voltaj butonuna basın, dijital ekran fabrika ayarlarına sıfırlama ayarlarını gösteren 888 gösterecektir.
