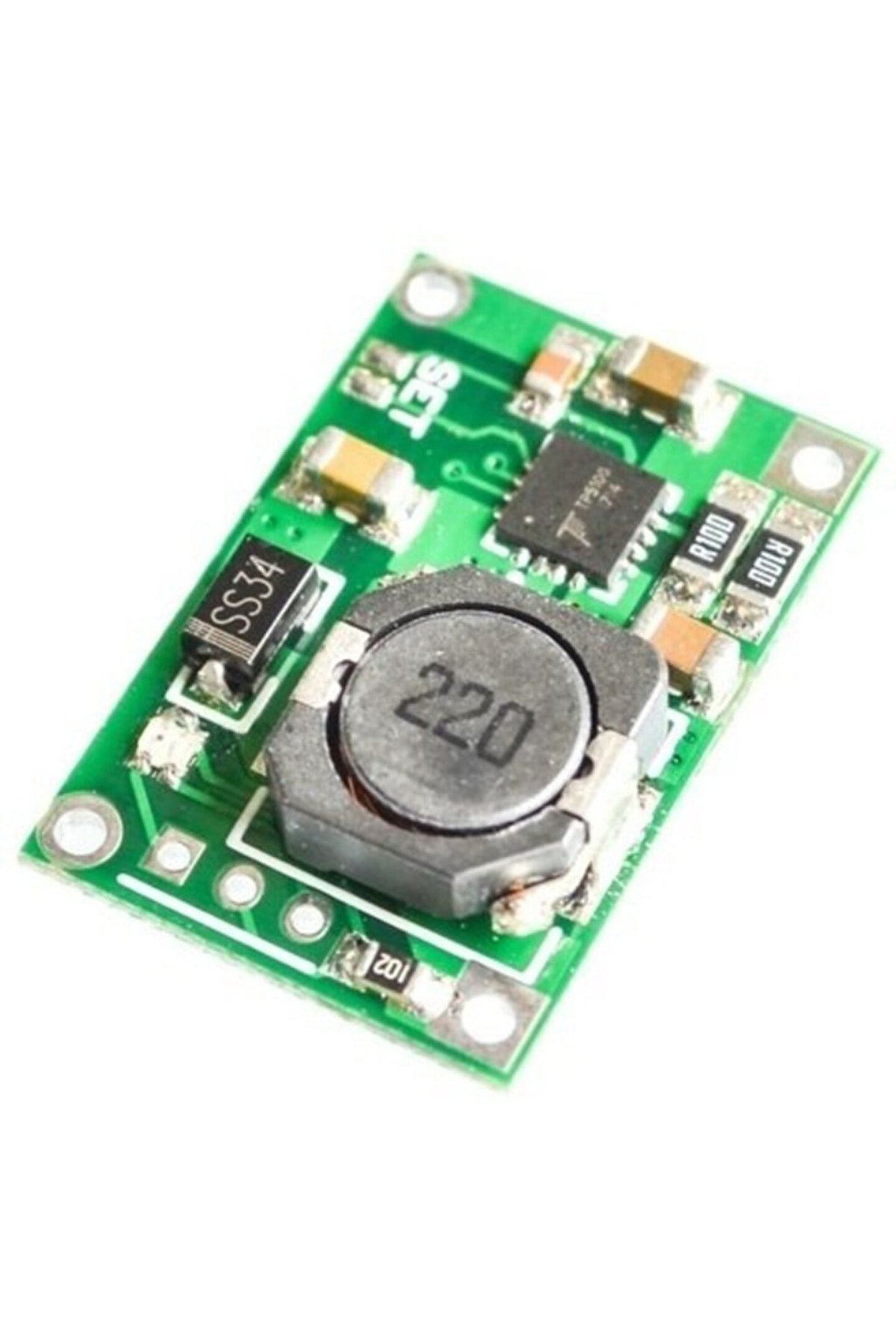

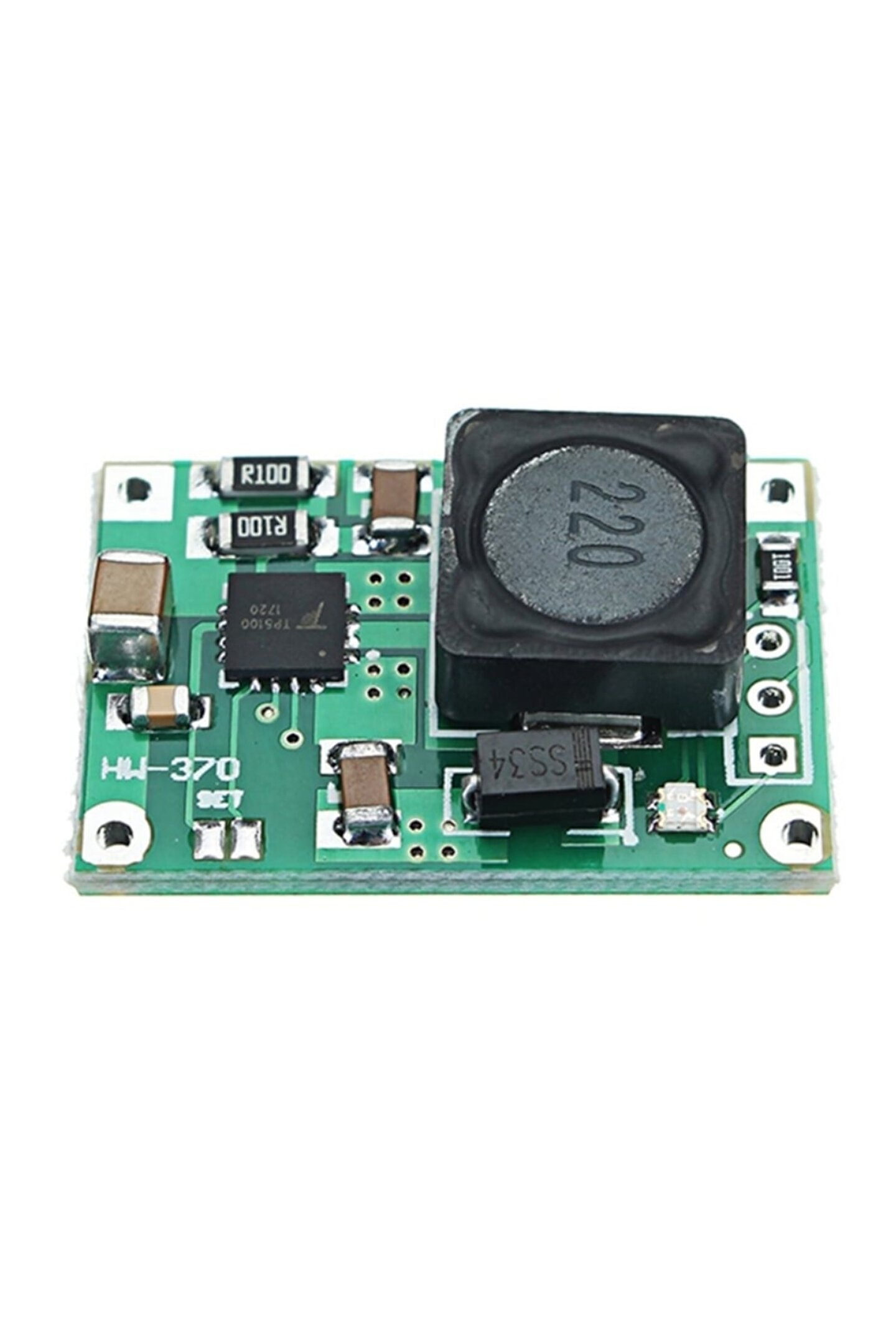

EmAyCenter Tp5100 Tek 4.2v Çift 8.4v 2a Lityum Batarya Şarj Modülü

TP5100 Tek 4.2V / Çift 8.4V 2A Lityum Batarya Şarj Modülü Boyut: 25 * 17 * 5mm (uzunluk * genişlik * yükseklik) Giriş voltajı: DC 5-18V (gerçek 5-12V uygundur) Şarj durumu: dolu ve yüksüz mavi ışık, şarj sırasında kırmızı Voltaj ayarı güç kapalı durumda çalıştırılmalı ve anahtar değiştirilmeden önce kesilmelidir. ; Beyaz LED sabit akım sürücü için de kullanılabilir: tek bir lityum sürücü bir, çift lityum sürücü iki dizeleri ayarla Çift / tek 8.4V / 4.2V lityum pil şarj Dahili güç MOSFET, anahtar modu, düşük cihaz ısısı, basit harici Programlanabilir şarj akımı, 0.1-2A Programlanabilir ön şarj akımı,% 10 -% 100 18V'a kadar geniş çalışma voltajı Kırmızı ve yeşil LED şarj durumu göstergesi Çip sıcaklık koruması, aşırı akım koruması, düşük voltaj koruması Batarya sıcaklık koruması, ters akü kapatma, kısa devre koruması Anahtarlama frekansı 400KHz, mevcut endüktans 20uH ve üstü PWR_ 0N-gücü, batarya ile çalışan anahtarlama kontrolü % 1'den az şarj voltajı kontrol doğruluğu Aküyü korumak için damlama, sabit akım, sabit voltaj üç aşamalı şarj QFN16 4mm * 4mm ultra küçük paketini kullanma 1. ; Statik giriş besleme gerilimi (vin): 20V 2. ; BAT: -8.4V ~ 20V 3. ; BAT kısa devre süresi: sürekli 4. ; Maksimum bağlantı sıcaklığı: 120 ? 5. ; Çalışma ortamı sıcaklık aralığı: -40 ? ~ 85 ? 6. ; Depolama sıcaklığı aralığı: -65 ? ~ 125 ? 7. ; Pim sıcaklığı (kaynak süresi 10 saniye): 260 '? Uygulama: Taşınabilir cihazlar, çeşitli şarj cihazları, akıllı telefonlar, PDA, mobil cep telefonları, MP4 veya MP5 çalarlar, tablet PC, model uçaklar, elektrikli el aletleri, interkomlar Paket içeriği: 1 x TP5100 modülü;
